Штуцерная камера  Н05.042 (Ф 89)

Штуцерная камера предназначена для регулирования расхода жидкости при нефтедобыче и обеспечивает различные режимы работы скважины.

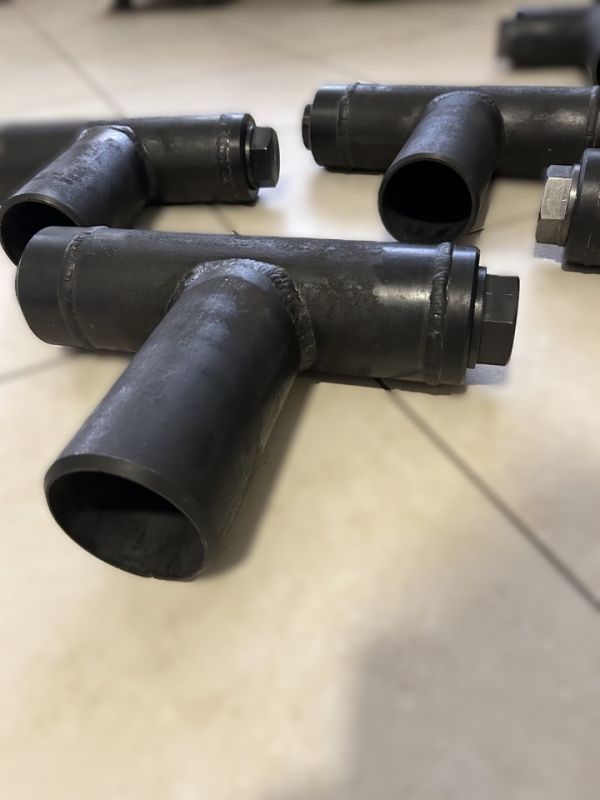

Штуцерная камера устанавливается в фонтанной арматуре за линейной задвижкой. Камера имеет корпус, сваренный из труб 89х8 ГОСТ 8732-78.

Штуцерная камера Н05.042.000.00 состоит из сварного корпуса, в который вворачивается вставка, подсобранная с дросселем из комплекта дросселей при помощи гайки. Относительно корпуса вставка уплотняется двумя резиновыми кольцами по ГОСТ 9833-73. Дроссель имеет калиброванное отверстие d, диаметр которого выбирается заказчиком из ряда целых чисел 1…20мм. Герметизация корпуса штуцерной камеры обеспечивается приваркой отводов камеры к трубной обвязке.

Рабочая среда нефть и вода. Рабочее давление 21 МПа. Рабочая температура окружающей среды от -60°С до +40°С. Габаритные размеры 347х240х89мм. Масса не более 16,5кг. Управление штуцерной камерой – замена дросселя вручную.
